Реле автоматического включения света 719.3777-15 (датчик света)

Реле автоматического включения света 719.3777-15 (датчик света)



 Предназначено для автоматического включения/выключения габаритных огней и ближнего света автомобиля при снижении внешней освещённости ниже порогового уровня. Реле применяются на автомобилях с напряжением бортовой сети 12В.

Подробнее


1 100 руб.

719.3777-15

Наличие: Ожидается


Возможно Вас заинтересуют:
Датчик дождя...
Датчик дождя ДДА-45 "Лада Гранта Люкс, Лада Ларгус, Рено"
1 600 руб.
Просмотр
Выключатель...
Выключатель автоматического управления освещением (995.3710-07.149) в сборе с соединительной колодкой
150 руб.
Просмотр

Датчик света ДС-1
Датчик света ДС-1
570 руб.
Просмотр

30 Другие товары из той же категории:

Предыдущий
Следующий

Реле автоматического включения света 719.3777-15 (датчик света)



Применяется на автомобилях любой марки.
В комплект поставки входит колодка с фотодатчиком и соединительными проводами.
В реле предусмотрена ручная регулировка порога срабатывания.
Регулировка осуществляется подстроечным многооборотным резистором через отверстие в корпусе (с заглушкой).

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение


1.1 Закрепить колодку реле в наиболее удобном для монтажа месте.

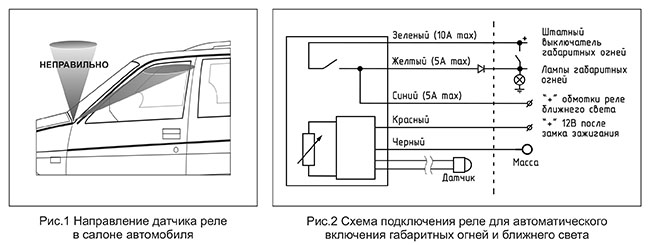

1.2 Закрепить фотодатчик в салоне автомобиля. Рекомендуется направлять
глазок датчика внутрь салона автомобиля (рис.1). Если направить глазок
датчика вверх, через ветровое стекло, то момент срабатывания реле может
не совпадать с ощущением наступления темноты у водителя.
1.3 Подключить провода колодки реле, используя схему (рис.2).
1.4 Установить реле в колодку.
Для оперативного включения/выключения реле можно использовать кнопку
с фиксацией, включаемую последовательно к красному проводу (кнопка
приобретается отдельно).

2 Регулировка

2.1 Реле начинает работать после запуска двигателя при достижении
напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого
уровня в течение 3с. При затемнении датчика, реле срабатывает за 1с. Для
выключения реле, освещённость датчика должна превышать пороговое
значение в течение 30с.
2.2 Регулировка порога срабатывания реле осуществляется вращением винта
подстроечного резистора через отверстие в корпусе. Вращение по часовой
стрелке смещает порог срабатывания в сторону меньшей освещённости.
После регулировки закрыть отверстие заглушкой.
Подробнее об изделии
719-15(р1)_инструкция.pdf


Технические характеристики:

НазваниеПоказания
Номинальное напряжение, В12
Ток коммутации, не более, А10
Напряжение включения, В13,3±0,1
Время включения/выключения, с1/30
Время задержки после запуска двигателя, с3
Масса комплекта, г100
Габаритные размеры реле, мм40х28х25
Длина провода с фотодатчиком, м1.5
Длина соединительных проводов, м0.5
